Nginx实现七层负载均衡

5年前 (2019-09-07)Nginx735

Nginx负载均衡

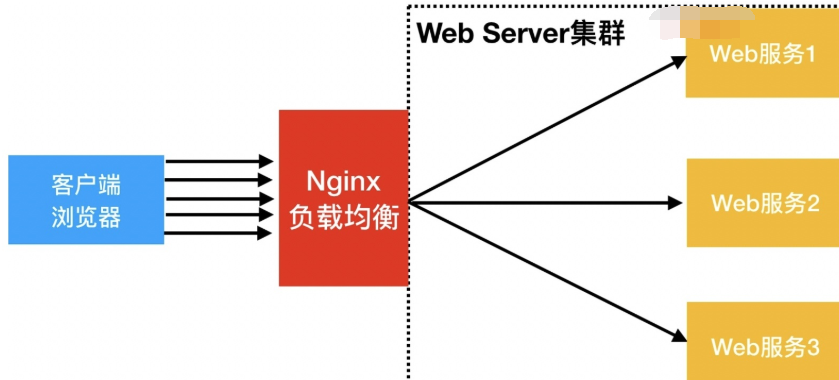

当我们的Web服务器直接面向用户,往往要承载大量并发请求,单台服务器难以负荷,使用多台Web服务器组成集群,前端使用Nginx负载均衡,将请求分散的打到后端服务器集群中,实现负载的分发。那么会大大提升系统的吞吐率、请求性能、高容灾

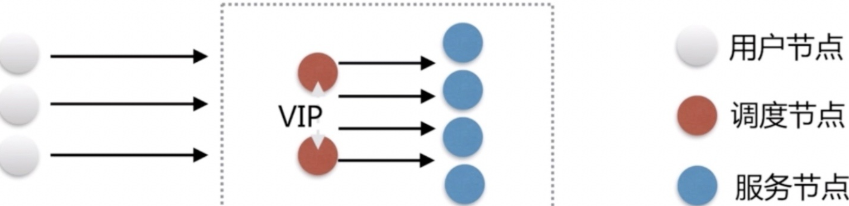

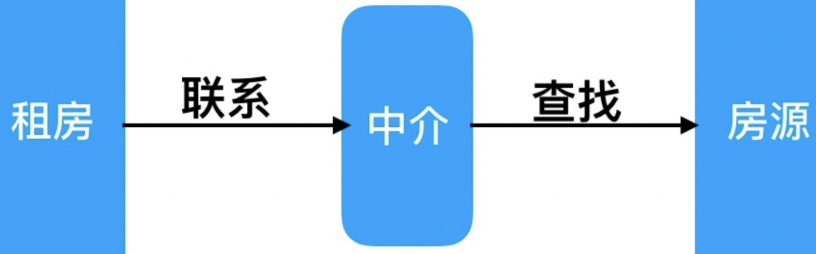

所以说当海量用户请求过来以后,它同样是请求调度节点,调度节点将用户的请求转发给后端对应的服务节点,服务节点处理完请求后在转发给调度节点,调度节点最后响应给用户节点。这样也能实现一个均衡的作用,那么Nginx则是一个典型的SLB


常见的负载均衡的软件


Nginx

Haproxy

LVS

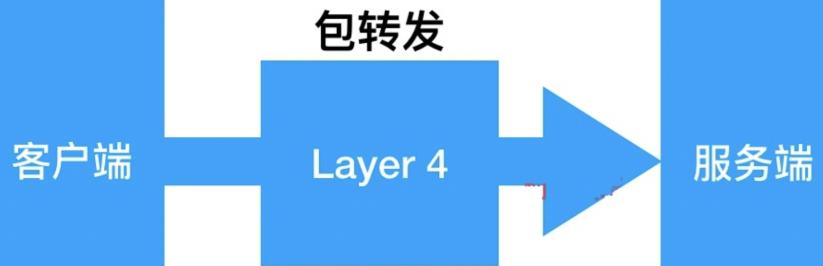

四层负载均衡

所谓四层负载均衡指的是OSI七层模型中的传输层,那么传输层Nginx已经能支持TCP/IP的控制,所以只需要对客户端的请求进行TCP/IP协议的包转发就可以实现负载均衡,那么它的好处是性能非常快、只需要底层进行应用处理,而不需要进行一些复杂的逻辑。

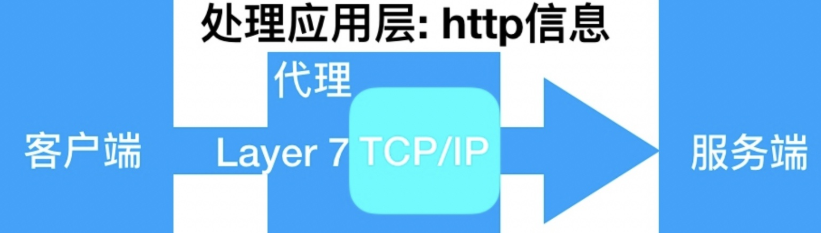

七层负载均衡

七层负载均衡它是在应用层,那么它可以完成很多应用方面的协议请求,比如我们说的http应用的负载均衡,它可以实现http信息的改写、头信息的改写、安全应用规则控制、URL匹配规则控制、以及转发、rewrite等等的规则,所以在应用层的服务里面,我们可以做的内容就更多,那么Nginx则是一个典型的七层负载均衡SLB



四层负载均衡与七层负载均衡区别

四层负载均衡数据包在底层就进行了分发,而七层负载均衡数据包则是在最顶层进行分发、由此可以看出,七层负载均衡效率没有四负载均衡高。

但七层负载均衡更贴近于服务,如:http协议就是七层协议,我们可以用Nginx可以作会话保持,URL路径规则匹配、head头改写等等,这些是四层负载均衡无法实现的。


注意:四层负载均衡不识别域名,七层负载均衡识别域名



Nginx负载均衡配置

Nginx要实现负载均衡需要用到proxy_pass代理模块配置.

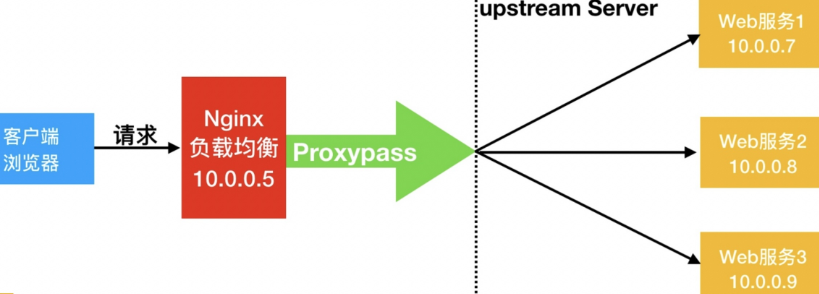

Nginx负载均衡与Nginx代理不同地方在于,Nginx的一个location仅能代理一台服务器,而Nginx负载均衡则是将客户端请求代理转发至一组upstream虚拟服务池.



Nginx upstream虚拟资源池配置语法

Syntax: upstream name { ... }
Default: -
Context: http



#upstream例
upstream backend {
    server backend1.example.com       weight=5;
    server backend2.example.com:8080;
    server unix:/tmp/backend3;
    server backup1.example.com:8080   backup;
}
server {
    location / {
        proxy_pass http://backend;
    }
}


1、环境准备

角色外网IP(NAT)内网IP(LAN)主机名
LB01eth0:10.0.0.5eth1:172.16.1.5lb01
web01eth0:10.0.0.7eth1:172.16.1.7web01
web02eth0:10.0.0.8eth1:172.16.1.8web02


2、Web01和web01服务器上配置nginx

[root@web01 ~]# cd /etc/nginx/conf.d/
[root@web01 conf.d]# cat node.conf
server {
    listen 80;
    server_name node.qmf.com;
    location / {
        root /node;
        index index.html;
    }
}
[root@web01 conf.d]# mkdir /node
[root@web01 conf.d]# echo "Web01..." > /node/index.html
[root@web01 conf.d]# systemctl restart nginx


3、配置Nginx负载均衡

[root@lb01 ~]# cd /etc/nginx/conf.d/
[root@lb01 conf.d]# cat node_proxy.conf
upstream node {
    server 172.16.1.7:80;
    server 172.16.1.8:80;
}
server {
    listen 80;
    server_name node.qmf.com;

    location / {
        proxy_pass http://node;
        include proxy_params;
    }
}
[root@lb01 conf.d]# systemctl restart nginx



4、准备Nginx负载均衡调度使用的proxy_params

[root@Nginx ~]# vim /etc/nginx/proxy_params
proxy_set_header Host $http_host;
proxy_set_header X-Real-IP $remote_addr;
proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;

proxy_connect_timeout 30;
proxy_send_timeout 60;
proxy_read_timeout 60;

proxy_buffering on;
proxy_buffer_size 32k;
proxy_buffers 4 128k;

打开浏览器验证访问:http://node.qmf.com



负载均衡常见典型故障

如果后台服务连接超时,Nginx是本身是有机制的,如果出现一个节点down掉的时候,Nginx会更据你具体负载均衡的设置,将请求转移到其他的节点上,但是,如果后台服务连接没有down掉,但是返回错误异常码了如:504、502、500,这个时候你需要加一个负载均衡的设置,如下:proxy_next_upstream http_500 | http_502 | http_503 | http_504 |http_404;意思是,当其中一台返回错误码404,500...等错误时,可以分配到下一台服务器程序继续处理,提高平台访问成功率。


server {
    listen 80;
    server_name www.driverzeng.com;
    location / {
        proxy_pass http://node;
        proxy_next_upstream error timeout http_500 http_502 http_503 http_504;
    }
}



Nginx负载均衡调度算法

调度算法概述
轮询按时间顺序逐一分配到不同的后端服务器(默认)
weight加权轮询,weight值越大,分配到的访问几率越高
ip_hash每个请求按访问IP的hash结果分配,这样来自同一IP的固定访问一个后端服务器
url_hash按照访问URL的hash结果来分配请求,是每个URL定向到同一个后端服务器
least_conn最少链接数,那个机器链接数少就分发


1、Nginx负载均衡[rr]轮询具体配置

upstream load_pass {
    server 10.0.0.7:80;
    server 10.0.0.8:80;
}


2、Nginx负载均衡[wrr]权重轮询具体配置

upstream load_pass {
    server 10.0.0.7:80 weight=5;
    server 10.0.0.8:80;
}


3、Nginx负载均衡ip_hash

具体配置不能和weight一起使用。


#如果客户端都走相同代理, 会导致某一台服务器连接过多

upstream load_pass {
    ip_hash;
    server 10.0.0.7:80 weight=5;
    server 10.0.0.8:80;
}


Nginx负载均衡后端状态

后端Web服务器在前端Nginx负载均衡调度中的状态


状态概述
down当前的server暂时不参与负载均衡
backup预留的备份服务器
max_fails允许请求失败的次数
fail_timeout经过max_fails失败后, 服务暂停时间
max_conns限制最大的接收连接数


测试down状态测试该Server不参与负载均衡的调度

upstream load_pass {
    #不参与任何调度, 一般用于停机维护
    server 10.0.0.7:80 down;
}



测试backup以及down状态

upstream load_pass {
    server 10.0.0.7:80 down;
    server 10.0.0.8:80 backup;
    server 10.0.0.9:80 max_fails=1 fail_timeout=10s;
}

location  / {
    proxy_pass http://load_pass;
    include proxy_params;
}



测试max_fails失败次数和fail_timeout多少时间内失败多少次则标记down

upstream load_pass {
    server 10.0.0.7:80;
    server 10.0.0.8:80 max_fails=2 fail_timeout=10s;
}



测试max_conns最大TCP连接数

upstream load_pass {
    server 10.0.0.7:80;
    server 10.0.0.8:80 max_conns=1;
}


Nginx负载均衡健康检查

在Nginx官方模块提供的模块中,没有对负载均衡后端节点的健康检查模块,但可以使用第三方模块。

nginx_upstream_check_module来检测后端服务的健康状态。


1.安装依赖包

[root@lb02 ~]# yum install -y gcc glibc gcc-c++ pcre-devel openssl-devel patch


2.下载nginx源码包以及nginx_upstream_check模块第三方模块

[root@lb02 ~]# wget http://nginx.org/download/nginx-1.14.2.tar.gz
[root@lb02 ~]# wget https://github.com/yaoweibin/nginx_upstream_check_module/archive/master.zip



3.解压nginx源码包以及第三方模块

[root@lb02 ~]# tar xf nginx-1.14.2.tar.gz
[root@lb02 ~]# unzip master.zip


4.进入nginx目录,打补丁(nginx的版本是1.14补丁就选择1.14的,p1代表在nginx目录,p0是不在nginx目录)

[root@lb02 ~]# cd nginx-1.14.2/
[root@lb02 nginx-1.14.2]# patch -p1 <../nginx_upstream_check_module-master/check_1.14.0+.patch
./configure --prefix=/etc/nginx --sbin-path=/usr/sbin/nginx --modules-path=/usr/lib64/nginx/modules --conf-path=/etc/nginx/nginx.conf --error-log-path=/var/log/nginx/error.log --http-log-path=/var/log/nginx/access.log --pid-path=/var/run/nginx.pid --lock-path=/var/run/nginx.lock --http-client-body-temp-path=/var/cache/nginx/client_temp --http-proxy-temp-path=/var/cache/nginx/proxy_temp --http-fastcgi-temp-path=/var/cache/nginx/fastcgi_temp --http-uwsgi-temp-path=/var/cache/nginx/uwsgi_temp --http-scgi-temp-path=/var/cache/nginx/scgi_temp --user=nginx --group=nginx --with-compat --with-file-aio --with-threads --with-http_addition_module --with-http_auth_request_module --with-http_dav_module --with-http_flv_module --with-http_gunzip_module --with-http_gzip_static_module --with-http_mp4_module --with-http_random_index_module --with-http_realip_module --with-http_secure_link_module --with-http_slice_module --with-http_ssl_module --with-http_stub_status_module --with-http_sub_module --with-http_v2_module --with-mail --with-mail_ssl_module --with-stream --with-stream_realip_module --with-stream_ssl_module --with-stream_ssl_preread_module --add-module=/root/nginx_upstream_check_module-master --with-cc-opt='-O2 -g -pipe -Wall -Wp,-D_FORTIFY_SOURCE=2 -fexceptions -fstack-protector-strong --param=ssp-buffer-size=4 -grecord-gcc-switches -m64 -mtune=generic -fPIC' --with-ld-opt='-Wl,-z,relro -Wl,-z,now -pie'
[root@lb02 nginx-1.14.2]# make && make install


5.在已有的负载均衡上增加健康检查的功能

[root@lb01 conf.d]# cat proxy_web.conf
upstream web {
    server 172.16.1.7:80 max_fails=2 fail_timeout=10s;
    server 172.16.1.8:80 max_fails=2 fail_timeout=10s;
    check interval=3000 rise=2 fall=3 timeout=1000 type=tcp;
    #interval  检测间隔时间,单位为毫秒
    #rise      表示请求2次正常,标记此后端的状态为up
    #fall      表示请求3次失败,标记此后端的状态为down
    #type      类型为tcp
    #timeout   超时时间,单位为毫秒
}
server {
    listen 80;
    server_name web.qmf.com;
    location / {
        proxy_pass http://web;
        include proxy_params;
    }
    location /upstream_check {
        check_status;
    }
}


Nginx负载均衡会话保持

在使用负载均衡的时候会遇到会话保持的问题,可通过如下方式进行解决。

1.使用nginx的ip_hash,根据客户端的IP,将请求分配到对应的IP上

2.基于服务端的session会话共享(NFS,MySQL,memcache,redis,file)


在解决负载均衡绘画问题,需要了解session和cookie的区别。

浏览器端存的是cookie每次浏览器发请求到服务端时,报文头是会自动添加cookie信息的。

服务端会查询用户的cookie作为key去存储里找对应的value(session)

同意域名下的网站的cookie都是一样的,所以无论几台服务器,无论请求分配到哪一台服务器上同一用户的cookie是不变的。也就是说cookie对应的session也是唯一的。所以,这里只要保证多台业务服务器访问同一个共享存储服务器(NFS,MySQL,memcache,redis,file)就行了。


1.配置Nginx


[root@web01 conf.d]# cat php.conf
server {
    listen 80;
    server_name php.qmf.com;
    root /code/phpMyAdmin-4.8.4-all-languages;
    location / {
        index index.php index.html;
    }
    location ~ \.php$ {
        fastcgi_pass 127.0.0.1:9000;
        fastcgi_param SCRIPT_FILENAME $document_root$fastcgi_script_name;
        include fastcgi_params;
    }
}
[root@web01 conf.d]# systemctl restart nginx


2.安装phpmyadmin (web01和web02上都装)


[root@web01 conf.d]# cd /code
[root@web01 code]# wget https://files.phpmyadmin.net/phpMyAdmin/4.8.4/phpMyAdmin-4.8.4-all-languages.zip
[root@web01 code]# unzip phpMyAdmin-4.8.4-all-languages.zip


3.配置phpmyadmin连接远程的数据库


[root@web01 code]# cd phpMyAdmin-4.8.4-all-languages/
[root@web01 phpMyAdmin-4.8.4-all-languages]# cp config.sample.inc.php config.inc.php
[root@web01 phpMyAdmin-4.8.4-all-languages]# vim config.inc.php
/* Server parameters */
$cfg['Servers'][$i]['host'] = '172.16.1.51';


4.配置授权

[root@web01 conf.d]# chown -R www.www /var/lib/php/


5.将web01上配置好的phpmyadmin以及nginx的配置文件推送到web02主机上

[root@web01 code]# scp -rp  phpMyAdmin-4.8.4-all-languages root@172.16.1.8:/code/
[root@web01 code]# scp /etc/nginx/conf.d/php.conf  root@172.16.1.8:/etc/nginx/conf.d/


6.在web02上重载Nginx服务

[root@web02 code]# systemctl restart nginx



7.授权

[root@web02 code]# chown -R www.www /var/lib/php/


8.接入负载均衡

[root@lb01 conf.d]# vim proxy_php.com.conf
upstream php {
        server 172.16.1.7:80;
        server 172.16.1.8:80;
}
server {
        listen 80;
        server_name php.qmf.com;
        location / {
                proxy_pass http://php;
                include proxy_params;
        }
}
[root@lb01 conf.d]# nginx -t
nginx: the configuration file /etc/nginx/nginx.conf syntax is ok
nginx: configuration file /etc/nginx/nginx.conf test is successful
[root@lb01 conf.d]# systemctl restart nginx


使用负载均衡的轮询功能之后,会发现,如果将session保存在本地文件的话,永远都登录不上去。qmf.com


使用redis解决会话登录问题

1.安装redis内存数据库

[root@db01 ~]# yum install redis -y


2.配置redis监听在172.16.1.0网段上

[root@db01 ~]# sed  -i '/^bind/c bind 127.0.0.1 172.16.1.51' /etc/redis.conf


3.启动redis

[root@db01 ~]# systemctl start redis
[root@db01 ~]# systemctl enable redis



4.php配置session连接redis

#1.修改/etc/php.ini文件
[root@web ~]# vim /etc/php.ini
session.save_handler = redis
session.save_path = "tcp://172.16.1.51:6379"
;session.save_path = "tcp://172.16.1.51:6379?auth=123" #如果redis存在密码,则使用该方式
session.auto_start = 1

#2.注释php-fpm.d/www.conf里面的两条内容,否则session内容会一直写入/var/lib/php/session目录中
;php_value[session.save_handler] = files
;php_value[session.save_path]    = /var/lib/php/session



5.重启php-fpm

[root@web01 code]# systemctl restart php-fpm


6.将web01上配置好的文件推送到web02

[root@web01 code]# scp /etc/php.ini root@172.16.1.8:/etc/php.ini
[root@web01 code]# scp /etc/php-fpm.d/www.conf root@172.16.1.8:/etc/php-fpm.d/www.conf


7.redis查看数据

[root@db01 redis]# redis-cli
127.0.0.1:6379> keys *
1) "PHPREDIS_SESSION:1365eaf0490be9315496cb7382965954"
