MySQL程序结构

5年前 (2019-09-02)Mysql403

mysql是一个C/S服务结构


1、mysql自带的客户端程序(/application/mysql/bin)

mysql

mysqladmin

mysqldump


2、应用程连接MySQL方式

TCP/IP的连接方式

套接字连接方式


MySQL服务器构成


1.MySQL的后台进程+线程+预分配的内存结构。

2.MySQL在启动的过程中会启动后台守护进程,并生成工作线程,预分配内存结构供MySQL处理数据使用。


MySQLD服务器程序构成


mysqld是一个守护进程但是本身不能自主启动


1、连接层


1、提供连接协议(socket、tcp/ip)

2、验证用户的合法性(用户名、密码、白名单)

3、提供一个专用连接线程(接收SQL、返回结果),将SQL语句交给SQL层继续处理

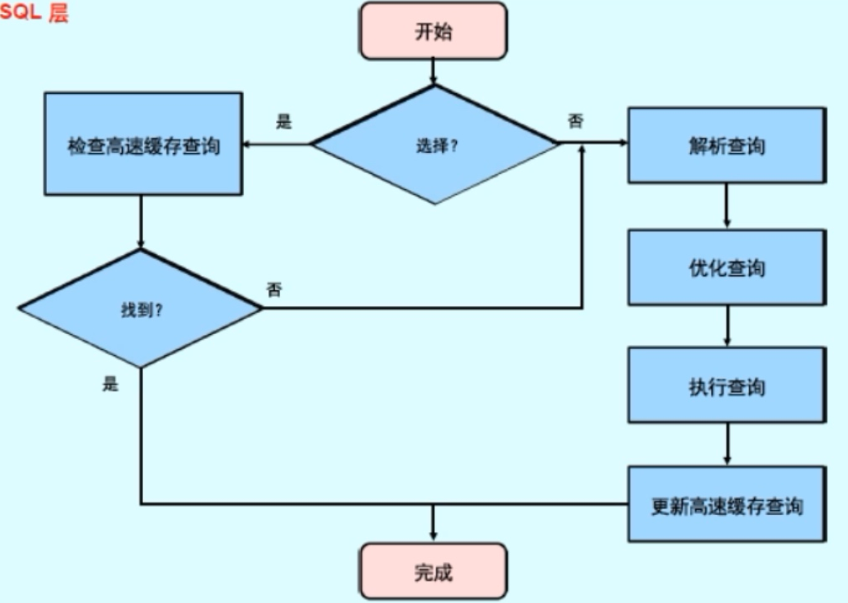

2、SQL层


1、接收到SQL语句,语法判断。

2、判断语义(判断语句类型:DML、DDL、DCL、DQL)

3、解析SQL语句,生成多种执行计划

4、优化器,选择他认为成本最低的执行计划。

5、执行器根据优化器的选择,按照优化器建议执行SQL语句,将以上结果充送给下层继续处理

6、接收存储引擎层的数据,结构化成表的形式,通过连接层提供的专用线程,将表数据返回给用户。

7、提供查询缓存 。。 query_cache, 使用memcache 或者redis 替代

8、日志记录(binlog)



3、存储引擎层


1、接收上层的执行结果

2、取出磁盘文件和相应数据

3、返回给SQL层,结构化之后生成表格,由专用线程返回给客户端



MySQL的存储逻辑结构


MySQL的逻辑对象:做为管理人员或者开发人员操作的对象

1、库

2、表:元数据+真实数据行

3、元数据:列+其它属性(行数+占用空间大小+权限)

4、列:列名字+数据类型+其他约束(非空、唯一、主键、非负数、自增长、默认值)



MySQL逻辑结构与Linux系统对比

MySQLLinux
目录
show databases;ls-l /
use mysqlcd /mysql
文件
show tables;ls
二维表=元数据+真实数据行文件=文件名+文件属性


MySQL的物理结构


1、MySQL的最底层的物理结构是数据文件,也就是说,存储引擎层,打交道的文件,是数据文件。

2、存储引擎分为很多种类(Linux中的FS)

3、不同存储引擎的区别:存储方式、安全性、性能


段、区、页(块)


1、段:理论上一个表就是一个段,由多个区构成,(分区表是一个分区一个段)

2、区:连续的多个页构成

3、页:最小的数据存储单元,默认是16k
